Metallkern-Leiterplatten: IMS-Technologie für LED und Leistungselektronik
Optimales Thermomanagement
Wärmeleitfähigkeit bis 8 W/mK – über 25x besser als Standard-FR4
LED & Power Electronics
Ideal für Hochleistungs-LEDs, Leistungselektronik und Motorsteuerungen
Aluminium oder Kupferkern
Aluminium für die meisten Anwendungen, Kupfer für extreme Anforderungen
Schnell verfügbar
Express ab 48 Stunden, Serien aus EU und China

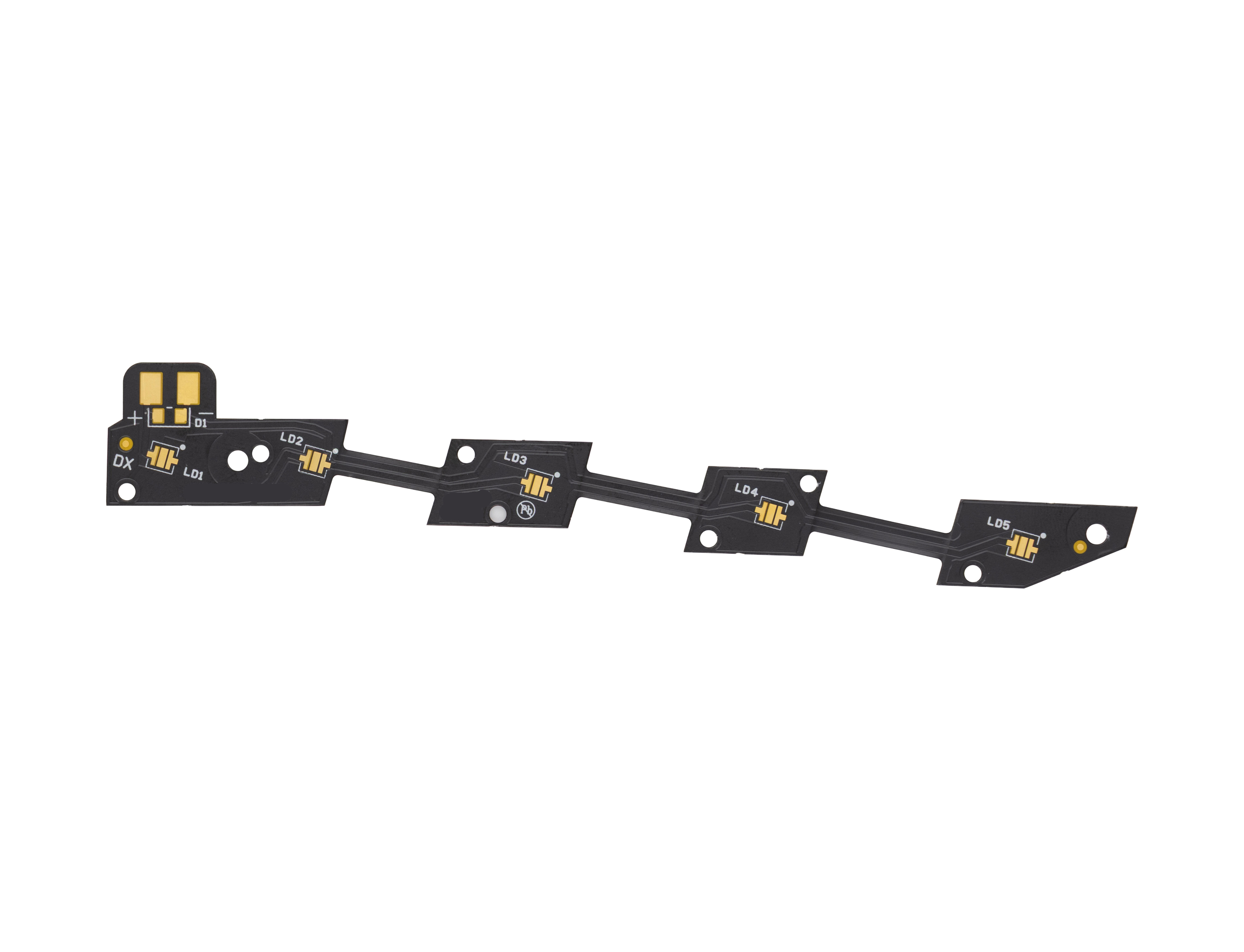

Metallkern-Leiterplatten: Was sie sind und wofür sie eingesetzt werden
Metallkern-Leiterplatten (auch IMS-Leiterplatten für "Insulated Metal Substrate" oder MCPCB für "Metal Core PCB") verwenden einen Metallträger aus Aluminium oder Kupfer anstelle des üblichen FR4-Substrats. Eine dünne, thermisch leitfähige Isolationsschicht trennt die Kupferschaltung vom Metallkern.
Der entscheidende Vorteil: während Standard-FR4 Wärme mit nur 0,3 W/mK leitet, erreichen Metallkern-Leiterplatten Wärmeleitfähigkeiten von 1,3 bis 8 W/mK – über 25-mal effizienter. Diese Eigenschaft macht sie zur ersten Wahl für Hochleistungs-LEDs, Power-Module und Anwendungen mit hoher Verlustleistung.
IBR liefert Metallkern-Leiterplatten als einlagige, zweilagige und mehrlagige Aufbauten – vom schnellen Prototyp bis zur Großserie.
Die Vorteile von Metallkern-Leiterplatten
Effiziente Wärmeableitung verlängert die Lebensdauer und erhöht die Zuverlässigkeit.
Überlegenes Thermomanagement
Der Metallkern verteilt punktuelle Wärme von Hotspots gleichmäßig über die gesamte Platine. Dadurch sinkt die Bauteiltemperatur signifikant – bei LEDs bedeutet eine um 10°C niedrigere Sperrschichttemperatur bis zu 10.000 Stunden längere Lebensdauer.
Höhere Leistungsdichte
Durch die effiziente Wärmeabfuhr können Bauteile enger platziert und mit höheren Strömen betrieben werden. Das ermöglicht kompaktere Designs bei gleicher oder besserer Leistung.
Mechanische Stabilität
Aluminium- und Kupferträger bieten deutlich höhere Formstabilität als FR4. Die Leiterplatte verzieht sich weniger unter Temperaturwechseln – wichtig für Anwendungen mit thermischen Zyklen
Integrierte Kühlung
Der Metallkern kann direkt als Kühlkörper dienen oder an ein Gehäuse angebunden werden. Das spart separate Kühlkomponenten und reduziert die Gesamtkosten der Baugruppe.
ab 48 Stunden EXPRESS
Prototypen und Eilaufträge aus europäischer Produktion
ab 4 Tage Standardlieferzeit
Einlagige und zweilagige Metallkern-Leiterplatten aus europäischer und chinesischer Fertigung
Just in time Lieferung
Serienproduktion als Rahmenauftrag / preisoptimierte Fertigung in China / ab Lager Bad Rappenau
Technische Spezifikationen
Unsere Metallkern-Leiterplatten erfüllen höchste Anforderungen an Wärmeableitung und Zuverlässigkeit. Bei Abweichungen und Sonderwünschen nehmen Sie bitte Kontakt mit uns auf. Unsere Ingenieure prüfen die Machbarkeit und erstellen Ihnen gerne ein maßgeschneidertes Angebot.
Produktion
Europa und China
Lagenaufbau
1–2 Lagen (Standard), Multilayer auf Anfrage
Kernmaterial
Aluminium, Kupfer
Aluminiumdicke
0,5 / 1,0 / 1,5 / 2,0 / 3,0 mm
Wärmeleitfähigkeit
1,3 – 8,0 W/mK
Dielektrikumsdicke
75 / 100 / 150 µm
Kupferdicke
35 / 70 / 105 / 140 µm
Min. Leiterbahnbreite
100 µm (150 µm Standard)
Min. Bohrdurchmesser
0,3 mm
Oberflächen
HASL, ENIG, OSP
Lötstopplack

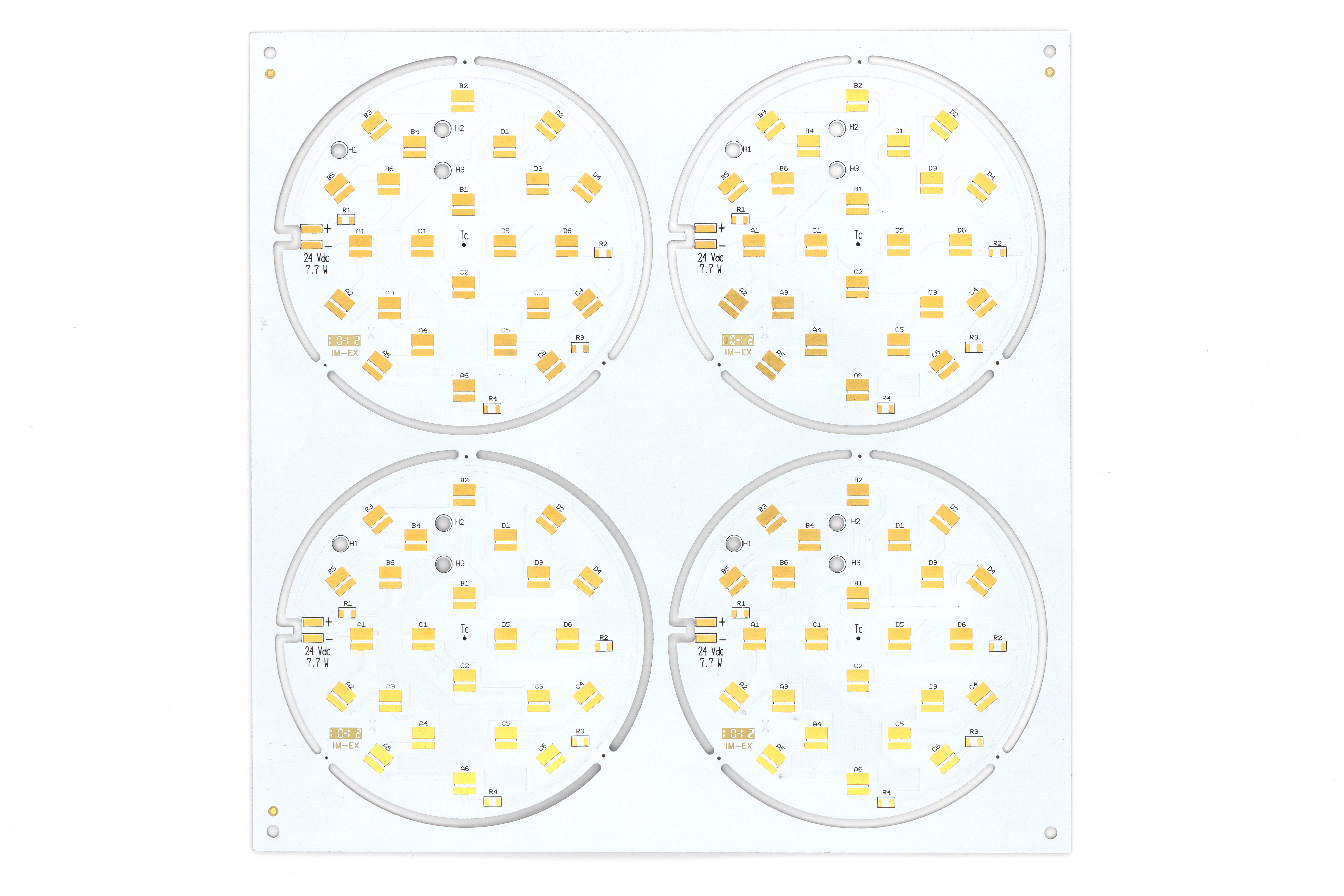

Weiß (Standard für LED), Schwarz, Grün
Max. Format
600 x 500 mm (größer auf Anfrage)
Qualität
IPC-A-600 Klasse 2, UL-zertifiziert
Leiterplattenkonfigurator
Konfigurieren Sie jetzt Ihre individuelle Leiterplatten!
Unabhängig davon, wie die technischen Spezifikationen und Anforderungen Ihres Produktes aussehen - wir organisieren, produzieren und liefern die Leiterplatten exakt nach Ihren Vorgaben.
Aufbauvarianten von Metallkern-Leiterplatten
Je nach thermischen und elektrischen Anforderungen bieten wir verschiedene Konfigurationen.
Einlagige Metallkern-Leiterplatte (1L IMS)
Eine Kupferlage auf dem Metallkern – der Standardaufbau für LED-Anwendungen. Einfach, kosteneffizient und für die meisten Beleuchtungsanwendungen ausreichend.
Zweilagige Metallkern-Leiterplatte (2L IMS)
Zwei Kupferlagen mit Durchkontaktierungen ermöglichen komplexere Schaltungen. Der Metallkern liegt typischerweise als Träger auf der Unterseite.
Metallkern-Multilayer
Mehrlagige Aufbauten mit integriertem Metallkern für anspruchsvolle Anwendungen, die sowohl komplexe Schaltungen als auch Wärmemanagement erfordern. Kombination aus Multilayer-Technologie und Metallkern.
Aluminium-Träger-Leiterplatte
Der Aluminiumkern ist außen sichtbar und dient als direkte Montagefläche für Kühlkörper oder Gehäuse. Typisch für LED-Module und Power-Anwendungen.
Aluminium-Kern-Leiterplatte
Das Aluminium ist im Lagenaufbau integriert (verpresst). Ermöglicht beidseitige Bestückung bei gleichzeitiger Wärmeableitung über den innenliegenden Kern.
Typische Anwendungsfelder
Metallkern-Leiterplatten sind überall dort im Einsatz, wo Wärme zuverlässig abgeführt werden muss.
FAQ
Eine Metallkern-Leiterplatte (IMS/MCPCB) verwendet einen Träger aus Aluminium oder Kupfer anstelle von FR4. Eine thermisch leitfähige Isolationsschicht trennt die Kupferschaltung vom Metallkern. Diese Bauweise leitet Wärme über 25-mal effizienter ab als Standard-FR4.
Hauptanwendungen sind LED-Beleuchtung, Leistungselektronik, Motorsteuerungen und Automotive-Elektronik – überall dort, wo Bauteile hohe Verlustleistungen erzeugen und Wärme zuverlässig abgeführt werden muss.
Beide Begriffe bezeichnen dasselbe: Leiterplatten mit metallischem Träger. IMS steht für "Insulated Metal Substrate", MCPCB für "Metal Core Printed Circuit Board". In Deutschland ist auch der Begriff "Alukern-Leiterplatte" gebräuchlich.
Ja, neben einlagigen und zweilagigen Aufbauten liefern wir auch Metallkern-Multilayer. Diese kombinieren komplexe Schaltungen mit der Wärmeableitung eines integrierten Metallkerns.
Weißer Lötstopplack reflektiert das Licht der LEDs und erhöht so die Lichtausbeute der Baugruppe. Bei Anwendungen ohne optische Anforderungen sind auch andere Farben möglich.
